イメージドラムを交換する

注

  • イメージドラム（緑の筒の部分）は、非常に傷つきやすいため、取り扱いには十分注意してください。

  • イメージドラムは、直射日光や強い光（約1500ルクス以上）に当てないでください。室内の照明の下でも5分以上は放置しないでください。

  • 商品本来の性能を発揮させるために、OKI純正の消耗品をご使用ください。

  • 純正品以外の消耗品をご使用になって生じた不具合の対応は、保証やメンテナンス契約にかかわらず有償となります。（純正品以外の消耗品の使用がすべて不具合を起こすわけではありませんが、ご使用にあたっては十分にご留意ください。）

  1. ［OPEN］ボタンを押します。

  2. トップカバーを開きます。

    メモ

    使用済みイメージドラムとトナーカートリッジの回収を行っています。詳しくは付属の「製品の保証・メンテナンス品の無償提供・お客様サポートについて」をご覧ください。やむを得ず処分される場合は、ポリ袋などに入れて、必ず地域の条例や自治体の指示に従って廃棄してください。

  3. プリンターからイメージドラムを取り出します。

    使用済みイメージドラムとトナーカートリッジは絶対に火の中に入れないでください。
    中に入っているトナーが飛び散り爆発し、やけどのおそれがあります。

    イメージドラムを静かに上方に取り出します。

    イメージドラムとともにトナーカートリッジが取り外されます。

  4. 包装袋から新しいイメージドラムを取り出します。

  5. シリカゲルを取り除きます。

    注

    必ず新しいイメージドラム（型名：ID-M4E）を使用してください。ほかのプリンターの付属品、またはイメージドラムはご使用になれません。

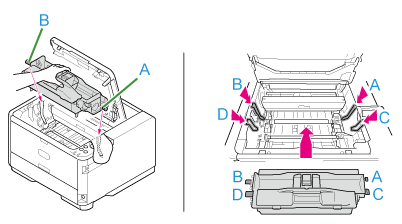

  6. イメージドラムのピン（A～D）と本体内部の溝（A～D）を合わせて、ゆっくりとプリンターにイメージドラムを取り付けます。

  7. プリンター本体にセットされたイメージドラムのトナーカバー（オレンジ色）を、突起部を矢印方向に押し、取り外します。

    メモ

    トナーカバーは不燃物として処理してください。

    注

    • トナーカバーの裏面にトナーが付いていますので、トナーカバーを外すときによごれることがあります。

    • イメージドラム（緑の筒の部分）は、非常に傷つきやすいため取り扱いには十分注意してください。

    • イメージドラムは直射日光や強い光（約1500 ルクス以上）に当てないでください。室内の照明の下でも5 分間以上放置する場合は、イメージドラムに光が当たらないように、紙を重ねてかぶせてください。

      また、紙をかぶせた状態でも、1 時間以上は放置しないでください。

  8. 新しいトナーカートリッジをセットします。

    トナーカートリッジのセット方法について

    トナーカートリッジを交換する

  9. トップカバーを閉じます。
